HY娇妻第一次尝试交换,亚洲精品无码精品MV在线观看,乳罩脱了喂男人吃奶视频,老公说我太骚了顶不住什么意思?

當前位置: > 首頁 > 產(chǎn)品展示

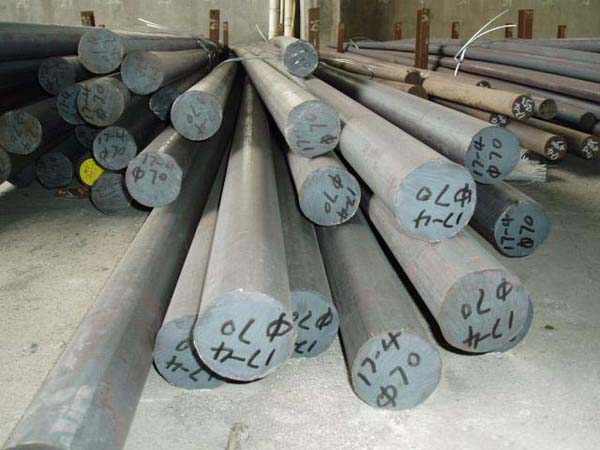

17-4PH不銹圓鋼

更新時間:2016-05-24 14:45:33


17-4PH沉淀硬化不銹鋼
化學成分:  17-4PH /  0Cr17Ni4Cu4Nb鋼的化學成分:
C Si Mn Cr Ni Cu Nb S P
<=0.07 <=1.0 <=1.0 15.5~17.5 3.0~5.0 3.0~5.0 0.15~0.45 <=0.030 <=0.035

力學性能:   該鋼的室溫力學性能見下表

熱處理制度 Ób MPa Ós MPa ð5 % ¢ % 硬度 HRC 附注
1040ºC水冷或空冷(A狀態(tài))         HB<=363 (1)
1040ºC水冷或空冷,480ºC回火4h空冷(H900) >=1314 >=1177 >=10 >=40 >=40 (1)
1040ºC水冷或空冷,495ºC回火4h空冷(H925) >=1177 >=1070 >=10 >=44 >=38 (1)
1040ºC水冷或空冷,550ºC回火4h空冷(H1025) >=1070 >=1000 >=12 >=45 >=35 (1)
1040ºC水冷或空冷,580ºC回火4h空冷(H1075) >=1000 >=863 >=13 >=45 >=31 (1)
1040ºC水冷或空冷,620ºC回火4h空冷(H1150) >=932 >=725 >=16 >=50 >=28 (1)
1040ºC水冷(A狀態(tài)) 1030 755 12 45 HB363 (2)
1040ºC水冷,480ºC回火4h空冷(H900) 1373 1275 14 50 44 (2)
1040ºC水冷,495ºC回火4h空冷(H925) 1304 1207 14 54 42 (2)
1040ºC水冷,550ºC回火4h空冷(H1025) 1167 1138 15 56 38 (2)
1040ºC水冷,580ºC回火4h空冷(H1075) 1138 1030 16 58 36 (2)
1040ºC水冷,620ºC回火4h空冷(H1150) 1000 862 19 60 33 (2)

(1)------摘自GB1220 (2)------實際檢驗值
耐腐蝕性:見下表  0Cr17Ni4Cu4Nb鋼的耐蝕性能[腐蝕速率 g/(m²h)]

介質(zhì)條件 5%H2SO4 沸騰  8h 10%H2SO4 沸騰  48h 40%HNO3 沸騰  8h 10%HCl 沸騰  8h 80%CH3COOH 沸騰  8h
退火態(tài) 178 178 4.58 4.69 0.25 0.28 0.51 0.50 0.83 0.79
時效態(tài) 431 427 6.30 6.27 0.31 0.27 0.50 0.49 0.10 0.15

工藝性能:   此鋼一般不進行冷加工。熱加工溫度為1000~1170°C。對大于76mm或形狀復雜的部件,熱加工后應及時回爐加熱到原熱加工的溫度,隨后緩慢冷卻。   該鋼的熱處理制度如下:

固溶處理: 1040±15°C  30min, 冷至30°C或低于30°C, 獲得A狀態(tài)(馬氏體)
---------〉 過時效處理: 630~650°C 1~4h,空冷 --------〉 重復固溶處理獲得A狀態(tài) ---------〉
沉淀硬化: 480~630°C  1h空冷獲得H900,H925,H1025, H1150狀態(tài)。(都是沉淀硬化馬氏體)
------------------------------------------------------------〉



17-4PH合金是由銅、鈮/鈳構(gòu)成的沉淀、硬化、馬氏體不銹鋼。這個等級具有高強度、度(高達300º C/572º F)和抗腐蝕等特性。經(jīng)過熱處理后,產(chǎn)品的機械性能更加完善,可以達到高達1100-1300 mpa (160-190 ksi)的耐壓強度。這個等級不能用于高于300º C (572º F)或非常低的溫度下,它對大氣及稀釋酸或鹽都具有良好的抗腐蝕能力,它的抗腐蝕能力與304430一樣



物理性能

密度:7780 kg/m²

熔點:1400~1440℃

比熱容:502J/(kg·℃)。

線膨脹系數(shù):(H900熱處理態(tài))

20~100°C時,0.0000108 /K; 20~200°C時,0.00001016 /K; 20~300°C時,0.00001136 /K

熱導率:

100°C時,17W/(m*K); 300°C時,20W/(m*K); 500°C時,23W/(m*K)

彈性模量:



20°C 時,191000 MPa; 100°C時,191000 MPa; 320°C時,181000 MPa





應用領(lǐng)域

海上平臺、直升機甲板、其他平臺

食品工業(yè)

紙漿及造紙業(yè)

航天(渦輪機葉片)

機械部件

核廢物桶



標準

ASTM..............A693 grade 630 (AMS 5604B) UNS S17400

EURONORM ..1.4542 X5CrNiCuNb 16-4

AFNOR...........Z5 CNU 17-4PH

DIN..................1.4542



抗腐蝕能力

17-4 PH合金的抗腐蝕能力優(yōu)于其它任何的標準的可硬化的不銹鋼。在大多數(shù)情況下,它的抗腐蝕能力均不亞于304。如果存在應力腐蝕裂痕的風險,較高的熟化溫度必須高于550ºC

(1022ºF),最好為590ºC (1094ºF)。氯化物介質(zhì)中最佳回火溫度為550ºC-1022ºF。H2S介質(zhì)中最佳回火溫度為590ºC-1094ºF。這個合金在靜態(tài)的海水中易遭受蝕損或裂縫腐蝕。它在石油化工、食品加工及造紙業(yè)中的抗腐蝕能力和304L等級一樣。



機械加工

我們可以對經(jīng)過溶液處理的或淬水、硬化狀態(tài)下的17-4 PH合金進行機械加工,加工條件隨材料硬度的變化而變化。我們通常使用高速刀具或經(jīng)過潤滑的炭化刀來進行加工。如果客戶對公差要求非常嚴格,我們還應考慮到在熱處理時可能會發(fā)生的尺寸變化。

說明:

此處所提供的技術(shù)資料反映了我們在編輯此資料時最高的水平及最全面的知識,但隨著我們對抗腐蝕等級產(chǎn)品研究的深入,內(nèi)容可能會有一些細微的變化。我們建議你在詢價或發(fā)出訂單時,再次確認以上信息。另外,每一個產(chǎn)品在應用時都有一些特殊的情況。這里所提供的資料數(shù)據(jù)等僅是對產(chǎn)品的描述,只有在我們公司做出書面的文件時,才能將其看作是我們的保證、承諾。



加工

熱成形

熱成形應在950-1200ºC (1742-2192ºF)溫度范圍內(nèi)進行。完整的熱處理包括固熔退火、冷卻(低于25ºC)及熟化(在既定的溫度下)



切割

熱切割(等離子、鋸等):考慮到熱變質(zhì)部分,這個等級的切割程序要適當。切割后,要進行研磨以清除氧化層。機械切割:剪切、沖壓、冷鋸等。



焊接

17-4 PH合金可進行以下焊接: SMAW, GTAW, PAW and GMAW.進行初步試驗(檢查有無裂縫及焊縫金屬的韌性),方可進行SAW焊接。.由于鐵酸鹽的固化,降低了焊縫金屬熱裂及熱變質(zhì)的可能性。一般來講,不需要進行預熱,中間溫度要控制在120°C (248°F).經(jīng)過完整的熱處理(固熔退火+淬火硬化),韌性會增強。由于其自身的馬氏體結(jié)構(gòu)特點,焊縫金屬中較低的氧含量使其保持了較好的韌性及延展性。為了避免冷裂,應盡量避免氫的介入。17-4 PH合金可以和同種的填充金屬(E 630 (AWS A5.4)?ER 630 (AWS A5.9)進行焊接。如果在焊接不需考慮到17-4PH的機械特性,也可以采用奧氏體填充金屬,之后也不必進行熱處理。



上一篇:返回列表
下一篇:2Cr13不銹鋼
龙陵县| 乌鲁木齐县| 长丰县| 三原县| 宁远县| 辽阳县| 日土县| 武定县| 湖北省| 江陵县| 青岛市| 康乐县| 阳江市| 宁海县| 介休市| 平果县| 长海县| 台州市| 柯坪县| 肇庆市| 南雄市| 山东省| 邵阳县| 蓬安县| 南木林县| 鄯善县| 巴塘县| 呼伦贝尔市| 漯河市| 崇明县| 芦溪县| 揭东县| 廉江市| 商丘市| 留坝县| 阳春市| 饶河县| 东乌| 江孜县| 洞口县| 拉萨市|
